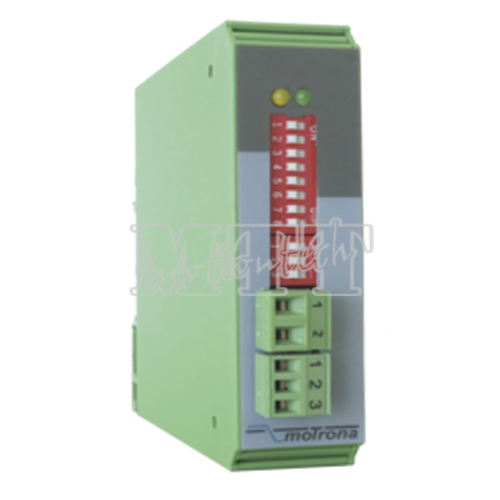

电平转换器、方向解码器和可编程脉冲频率分割器 IT210
立即咨询

脉冲频率分割器IT210是现有信号转换器IT251的后续产品,具有更强大的功能和兼容性。

IT210具有一个用于增量测量系统的通用接口,可实现多种功能。例如:电平转换(RS422HTL单端、HTL差分以及TTL信号之间的互相转换);双通道A/B相脉冲频率分割,比例从1112048可调节;Z相脉冲频率分割,比例从111256可调节;用于多种功能的外部HTL信号;可通过两种形式来表示旋转方向(A/B相相差90°信号以及A/B相方向信号,两者可互相转换,且在此基础上可对信号进行除法处理)。

通过外壳上的DILL开关进行所有设置。该设备外壳紧凑且带有螺栓端子,可安装在DIN导轨上。

技术规格:

脉冲输入形式为A/AB/BZ/Z[RS422HTL]

脉冲输入形式为ABZ[HTL]

输入频率高达1 MHz

脉冲输出形式为A/AB/BZ/Z[RS422HTL]

脉冲输出形式为ABZ[HTL]

电源为9-30 VDC

通过DIL开关进行设置;

电平转换(RS422HTL单端、HTL差分以及TTL信号之间的互相转换);

双通道A/B相脉冲频率分割,比例从1112048可调节;

Z相脉冲频率分割,比例从111256可调节;

外部HTL信号可用于多种功能;

可通过两种形式来表示旋转方向(A/B相相差90°信号以及A/B相方向信号,两者可互相转换,且在此基础上可对信号进行除法处理);

具有卡扣式外壳,可用于顶帽式导轨(符合EN 60715标准);

尺寸(宽**厚)为22.5 mm*102 mm*102 mm
