NUMERIK JENA SINGLEFLEX尺带
|
|
|
尺带受机台影响，热胀冷缩，适用于：
|
|
|
1)机台与尺带接触面之热膨胀系数接近10.5╳10-6℃-1
|
|
|
2)一般精度需求
|
|
|
|
|
|

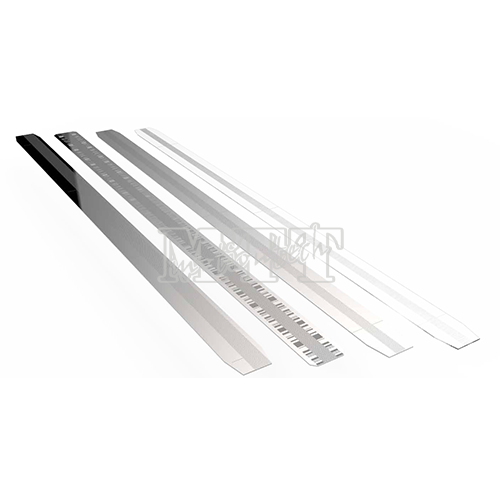

NUMERIK JENA DOUBLEFLEX尺带
|
|
|
尺带不因机台冷缩热胀而遭拉伸或挤压，热膨胀系数固定为10.5 ╳
10 -6 ℃-1，
与机台材质无关，适用于：
|
|
|
1)机台与尺带接触面之热膨胀系数远异于 10.5 ╳ 10-6 ℃-1
|
|
|
2)高精度需求
|
|
|
|
|
|
DOUBLEFLEX的主要特色
|
|
|
DOUBLEFLEX有两条钢带，其中一条为量测钢带具有光栅，另一条则为承载钢带，两条钢带间有一连结层，用来阻绝张力的转移，隔绝机台对量测钢带的影响。在测量方向上，量测钢带相对于固定点能以明确的方式缓和张力。DOUBLEFLEX尺带有突出的特性：
|
|
|
1) DOUBLEFLEX尺带在操作中没有热诱导应力，温度变化极大或者与机械部件的膨胀系数有很大偏差时，仍可自由缩胀，不受机台热应力影响；
|
|
|
2) DOUBLEFLEX尺带在安装时没有机械诱导应力，尺带分散应力所以维持了量测钢带刻度的高精度；
|
|
|
3)相对于常规尺带和简单的钢尺带，安装好的DOUBLEFLEX尺带可弯曲的误差成分明显减少，所以有更高的精度
|
