IT3402L 三相输出 直线编码器套件
  • 名称: IT3402L 三相输出 直线编码器套件
  • 编号: ID1102L
  • 品牌: POSIC
立即咨询

特性:


  • 极小体积的直线编码器

  • 差分感应原理

  • 几乎不受磁场干扰

  • 强大的抗油,水,灰尘,颗粒等污染能力

  • 超薄编码器和尺带:都只有0.9mm厚

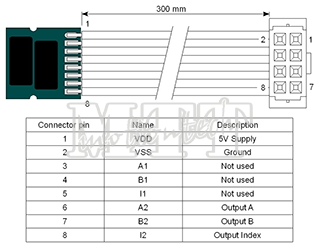

  • 可选配电缆,接头和支架



应用:
  • 直线驱动

  • 音圈电机驱动器

  • 2维平台

  • 机器人

  • 工业/实验室/办公自动化

  • 分拣,拾取设备

  • 液压/气动设备

  • 计量泵/配送设备

  • 高速运动控制



主要规格:

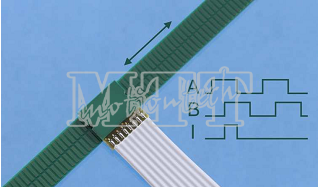

输出信号:A /B正交方波和Z相索引信号

相移:90 ± 45°

工作周期:180 ± 50°

分辨率:75um到37nm

最大速度:0到10mm/s(分辨率37nm),最高11m/s(分辨率75um)

供电电压电流:5V+/-0.5V,30mA

使用温度:-40到125℃

间隙:标准0.2mm , 最大0.6mm





尺带:

尺带类型

TPLD03

长度

204

Z相索引数量

1

索引位置

中间

宽度

7.5mm

厚度

0.73mm

可根据要求定制其他尺寸和自定义比例的尺带。

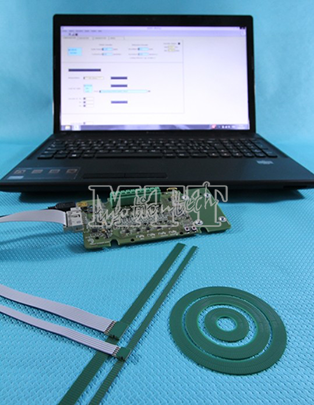

Evaluation and Programming Tool

The evaluation and programming tool 由接口板和软件组成,可让您:
