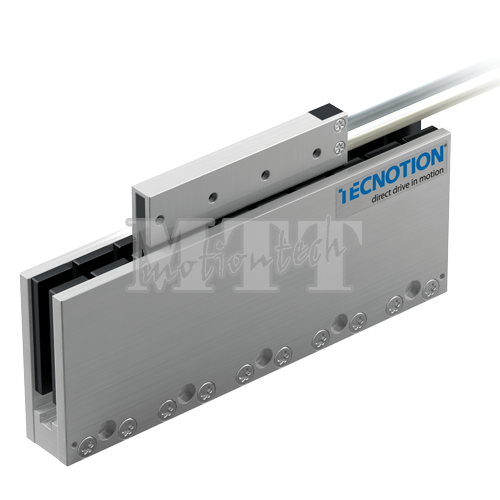

荷兰 TECNOTION UL系列无铁芯直线电机
  • 名称: UL系列无铁芯直线电机
  • 编号: UL
  • 品牌:TECNOTION
立即咨询

荷兰  TECNOTION高档的UL无铁芯电机有多种配置可选,可轻松适应特定应用场合的需求。
由于其速度高、定位精度高、零齿槽力和零磁吸力,很多UL系列电机都被成功应用于整个半导体行业。




推力

峰值推力: 240 – 1200 N
连续推力: 70 – 350 N
线圈单元: UL3 – UL6 – UL9 – UL12 – UL15
磁轨: UL126 – UL168 – UL210 – UL546


规 格

参数 符号 单位 UL3 UL6 UL9 UL12 UL15
绕组类型 N S N S N S N S N S
电机类型,最大相-相电压 3相同步无铁芯, 230Vac rms (300Vdc)
峰值推力(温升是20℃/s时) Fp N 240 480 720 960 1200
连续推力 * Fc N 70 140 210 280 350
最大速度 ** vmax m/s 5 12 5 12 5 12 5 12 5 12
电机推力常数 K N/Arms 68 27.5 68 27.5 68 27.5 68 27.5 67.5 27.5
电机常数 S N2/W 97 195 290 390 485
峰值电流 Ip Arms 3.5 8.7 7 17.5 10.5 26.2 14.1 35 17.8 44
最大连续电流 Ic Arms 1.03 2.6 2.1 5.1 3.1 7.6 4.2 10.2 5.2 12.9
相-相峰值反向电动势 Bemf V/m/s 55.5 22.5 55.5 22.5 55.5 22.5 55.5 22.5 55.5 22.5
电阻/相 * Rph 15.9 2.6 8 1.28 5.3 0.85 4 0.64 3.3 0.53
电感/相 Lph mH 13 2 6.5 1 4.2 0.7 3.2 0.5 3 0.4
电气时间常数 * τe ms 0.8 0.8 0.8 0.8 0.8
最大连续功耗 Pc W 67 134 200 270 335
热阻 Rth °C/W 1.3 0.65 0.43 0.32 0.26
热时间常数 * τth s 72 72 72 72 72
温度传感器 PTC 1kΩ / NTC
动子重量 W kg 0.25 0.47 0.69 0.91 1.13
动子长度 L mm 106 190 274 358 442
电机吸引力 Fa N 0 0 0 0 0
磁极距 NN τ mm 42 42 42 42 42
电缆质量 m kg/m 0.09 0.09 0.09 0.105 0.105
电源电缆类型 d mm (AWG) 5.8 (20) 6.4 (18)
温度传感器电缆类型 d mm (AWG) 4.3 (26) 4.3 (26)

* 这些值只适用于当安装面在20°C且电机在最大连续电流下驱动时,如果在您的应用中这些值不同,请检查我们的选型软件。
** 实际值依赖于母线电压。请检查选型软件中的F/V图表。

定子尺寸
长度(mm) 126 168 210 546
M5螺栓 3 4 5 13
质量(kg/m) 11.2
