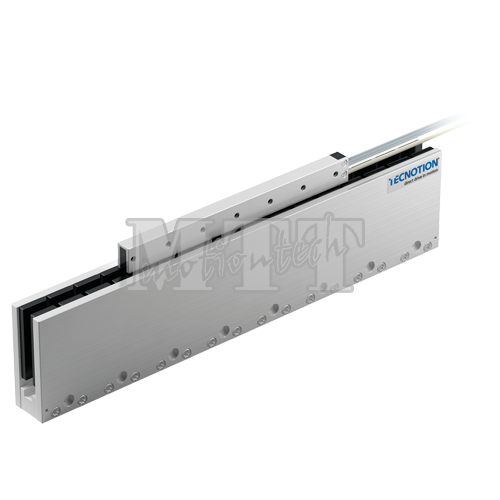

荷兰 TECNOTION UXX系列无铁芯直线电机
  • 名称： UXX系列无铁芯直线电机
  • 编号： UXX
  • 品牌：TECNOTION
立即咨询

UXX系列是Tecnotion提供的标准无铁芯直线电机中最强的系列。线圈单元和永磁体之间没有齿槽效应，吸引力为零。
在需要超高精度和最大推力输出的重型工程应用，例如平板和半导体行业，它是一种理想选择。



推力

峰值推力: 700 – 4200 N
连续推力: 141 – 846 N
线圈单元: UXX3 – UXX6 – UXX9 – UXX12 – UXX18
磁轨: UXX114 – UXX171 – UXX456


规 格

参数 符号 单位 UXX3 UXX6 UXX9 UXX12 UXX18
绕组类型 N S N S N S N S N
电机类型，最大相-相电压 3相同步无铁芯, 230Vac rms (300Vdc)
峰值推力（温升是20℃/s时） Fp N 700 1400 2100 2800 4200
连续推力 * Fc N 141 282 423 564 846
最大速度 ** vmax m/s 2.7 6.6 2.7 6.6 2.7 6.6 2.7 6.6 2.7
电机推力常数 K N/Arms 124 50.3 124 50.3 124 50.3 124 50.3 124
电机常数 S N2/W 323 647 970 1293 1940
峰值电流 Ip Arms 5.6 13.9 11.3 28 16.9 42 22.6 56 34
最大连续电流 Ic Arms 1.14 2.8 2.27 5.6 3.4 8.4 4.5 11.2 6.8
相-相峰值反向电动势 Bemf V/m/s 101 41 101 41 101 41 101 41 101
电阻/相 * Rph Ω 15.8 2.6 7.9 1.29 5.3 0.86 4 0.65 2.6
电感/相 Lph mH 28 4.6 14 2.3 9 1.5 7 1.2 4.7
电气时间常数 * τe ms 1.8 1.8 1.8 1.8 1.8
最大连续功耗 Pc W 82 165 247 330 494
热阻 Rth °C/W 1.04 0.52 0.35 0.26 0.17
热时间常数 * τth s 156 156 156 156 156
温度传感器 PTC 1kΩ / NTC
动子重量 W kg 0.55 0.55 0.95 1.35 2.55
动子长度 L mm 134 134 248 362 704
电机吸引力 Fa N 0 0 0 0 0
磁极距 NN τ mm 57 57 57 57 57
电缆质量 m kg/m 0.18 0.18 0.18 0.18 0.18
电源电缆类型 d mm (AWG) 6.4 (18)  除UXX3S***
温度传感器电缆类型 d mm (AWG) 4.3 (26)
* 这些值只适用于当安装面在20°C且电机在最大连续电流下驱动时，如果在您的应用中这些值不同，请检查我们的选型软件。
** 实际值依赖于母线电压。请检查选型软件中的F/V图表。
*** UXX3S只可用柔性电源电缆，此电缆的技术参数见下表。
UXX3S电源电缆（柔性） 定子尺寸
电缆类型 9.0 (21) mm (AWG) 长度（mm） 114 171 456
电缆寿命*** 5,000,000cycles M6螺栓 2 3 8
静态弯曲半径 4倍电缆直径 质量（kg/m） 24
动态弯曲半径 10倍电缆直径
