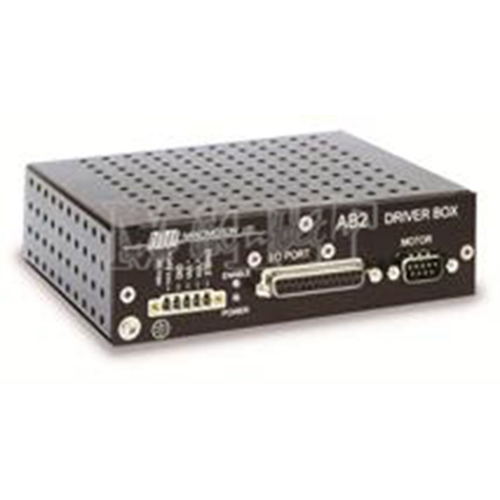

AB2驱动器结合AB1驱动器的标准速度模式,对于伺服操作,用DC模式,达到超高分辨率定位。DC模式把电机当作传统的压电致动器来对待,能以1nm水平来进行离散运动。DC模式使用来自控制器输出的±10V模拟信号,把它转换成±300nm位置运动,且是1nm分辨率。此功能可工作在开环或闭环模式。速度模式和DC模式之间能通过一个离散输入信号进行无缝转换。
特 点
使用DC模式,达到超高分辨率
数字驱动可操纵16个HR电机元件(2个HR8电机)
4种操作模式:速度、Step、 Gate和DC
来自外部事件的离散输入使能反馈,如极限开关,紧急停车指令
需24Vdc电源输入
电缆长度长至20m,减小因加长电缆带来的影响
过电流和过电压保护
规 格
驱动能力:达到16个元件(2个HR8电机)
模拟控制输入
●输入电压范围:+/-10V
●输入阻抗:10KΩ
●输入低通滤波器:2.7KHz
DC模式规格
●速度和DC模式之间的转换时间:1ms
●范围:±300nm
电气规格
●电源输入:+24Vdc±5%
●最大电机输出:280Vrms
●功耗(无负载):+24Vdc/200mA
功耗(最大负载时):+24Vdc/5A
