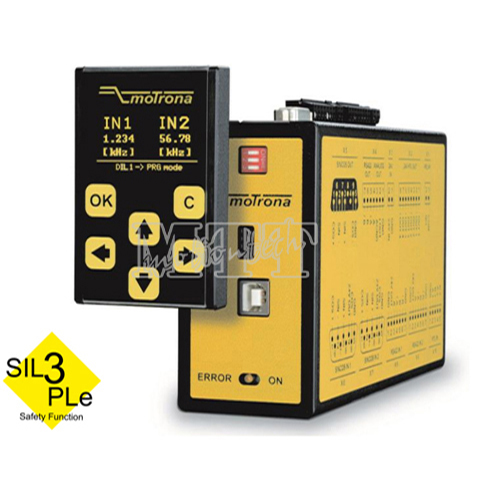

SIL3/PLe认证的 保护运动监测器DS230 - DS236

名称: 保护运动监测器DS230 - DS236

编号: DS230 - DS236

品牌: motrona

立即咨询

DS230:具有多功能输入和编码器信号输出的认证安全监测器,用于HTL传感器、RS422传感器、正余弦传感器

性能与DS240相当,但输入配置不同。

DS230-DS236系列适用于RS422输出(差分信号A/AB/B)的增量式传感器、单轨HTL编码器和正余弦编码器。DS230具有1路继电器、4路晶体管输出、1路模拟输出和编码器信号输出。

技术规格:

  • 具有SIL3/PLe认证。
  • 安全保护功能符合EN 61800-5-2标准(SS1SS2SOSSLSSDISSMSLISBCSTOSMS)。
  • 2路编码器正弦输入,形式为SIN+SIN-COS+COS-[1Vpp]
  • 2路编码器脉冲输入,形式为A/AB/B[RS422]
  • 输入频率高达500kHz
  • 2路脉冲或控制输入,形式为AB90°[HTL/PNP](用于旋转编码器、接近开关或指令)。
  • 强制引导式冗余输出继电器(常开)。
  • 4路控制输出,推挽式,短路保护,[HTL]信号,每路信号都有正/反向冗余校验。
  • 14位安全保护模拟输出4-20mA(可调)。
  • 具有编码器信号输出。
  • 电源18-30V
  • 紧凑型外壳,适用于35mm顶帽的安装导轨(根据EN 60715标准)。
  • 通过USB端口使用操作软件或通过显示插件和设置装置BG230(配件)进行设置。




DS236:具有多功能输入但无编码器信号输出的认证安全监测器,用于HTL传感器、RS422传感器、正余弦传感器

性能与DS230相当,但没有编码器信号分配输出。DS230-DS236系列适用于RS422输出(差分信号A/AB/B)的增量式传感器、单轨HTL编码器和正余弦编码器。DS236具有1路继电器、4路晶体管输出和1路模拟输出,但没有编码器信号输出(与DS230不同)。

技术规格:

  • 具有SIL3/PLe认证。
  • 安全保护功能符合EN 61800-5-2标准(SS1SS2SOSSLSSD1SSMSLISBCSTOSMS)。
  • 2路编码器正弦输入,形式为SIN+SIN-COS+COS-[1Vpp]
  • 2路编码器脉冲输入,形式为A/AB/B[RS422]
  • 输入频率高达500kHz
  • 2路脉冲或控制输入,形式为AB90°[HTL/PNP](用于旋转编码器、接近开关或指令)。
  • 强制引导式冗余输出继电器(常开)。
  • 4路控制输出,推挽式,短路保护,[HTL]信号,每路信号都有正/反向冗余校验。
  • 14位安全保护模拟输出4-20mA(可调)。
  • 电源18-30V
  • 紧凑型外壳,适用于35mm顶帽的安装导轨(根据EN 60715标准)。
  • 通过USB端口使用操作软件或通过显示插件和设置装置BG230(配件)进行设置。

  • MOTRONA DS230/DS240系列保护监测器用户手册(英文
    点击下载
  • MOTRONA DS230/DS240系列保护装置参数说明(英文)
    点击下载
  • MOTRONA BG230插件显示和编程装置用户手册(英文)
    点击下载
