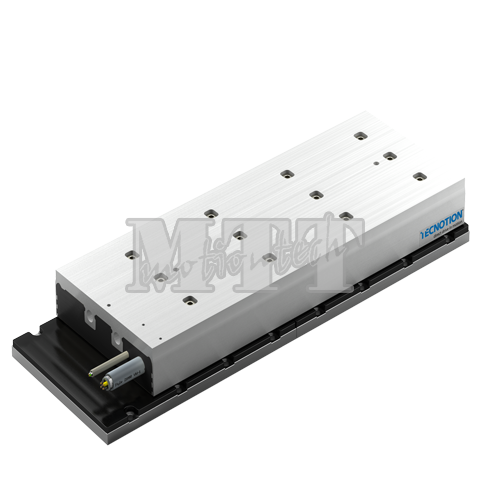

荷兰 TECNOTION TBW系列有铁芯直线电机
  • 名称: TBW系列有铁芯直线电机
  • 编号: TBW
  • 品牌:TECNOTION
立即咨询

荷兰 TECNOTION TBW系列是TB系列电机的水冷升级版。该系列电机配有一个完全内置,高效率的冷却系统,使其产生的连续推力比标准版更高,并且在保持其亚微米定位精度的同时又能承受极高的加速度。



推力


极限推力: 2700 – 6750 N
峰值推力: 2400 – 6000 N
水冷连续推力: 1200 – 3000 N
自然冷却连续推力: 1140 – 2850 N
线圈单元: TBW18 – TBW30 – TBW45
磁板: TB192 – TB288

规 格

参数 符号 单位 TBW18 TBW30 TBW45
绕组类型 N S N S N S
电机类型,最大相-相电压 3相同步有铁心, 400Vac rms (600Vdc)
极限推力(温升是10℃/s时) Fu N 2700 4500 6750
峰值推力(温升是6℃/s时) Fp N 2400 4000 6000
水冷时连续推力 * Fcw N 1200 2000 3000
空冷时连续推力 * Fc N 1140 1900 2850
最大速度 ** vmax m/s 3 6 2.5 6 2.5 6
电机推力常数 K N/Arms 186 90 225 93 225 93
电机常数 S N2/W 2580 4300 6450
极限电流 Iu Arms 19.6 41 27 65 41 98
峰值电流 Ip Arms 15 31.1 20.7 50 31 75
水冷时连续电流 * Icw Arms 6.5 13.4 8.9 21.5 13.4 32.3
相-相峰值反向电动势 Bemf V/m/s 152 76 183 76 183 76
电阻/相 * Rph 4.4 1 3.9 0.66 2.6 0.44
电感/相 Lph mH 35 8 31 5 21 3
电气时间常数 * τe ms 8 8 8
最大连续功耗 Pc W 726 1209 1804
热阻 Rth °C/W 0.1 0.06 0.04
热时间常数 * τth s 87 87 87
水冷流量 Φw l/min 3.1 5.2 7.8
水冷压降 ∆Pw bar 1 1.5 2.5
温度传感器 PTC 1kΩ / KTY 83-122
动子重量 W kg 7.3 12.3 18.2
动子长度 L mm 344 580 852
电机吸引力 Fa N 4900 8300 12450
磁极距 NN τ mm 24 24 24
电缆质量 m kg/m 0.3 0.3 0.3
电源电缆类型 d mm (AWG) 11.9 (14) 16.9 (10)
温度传感器电缆类型 d mm (AWG) 4.3 (26)

* 这些值只适用于当安装面在20°C且电机在最大连续电流下驱动时,如果在您的应用中这些值不同,请检查我们的选型软件。

** 实际值依赖于母线电压。请检查选型软件中的F/V图表。

定子尺寸
长度(mm) 192 288
M5螺栓 8 12
质量(kg/m) 10.5
  • Tecnotion TBW系列有铁心直线电机规格与尺寸图
